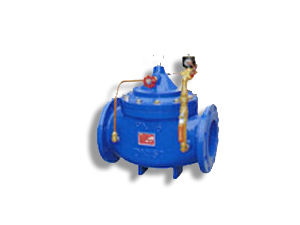

電動控制閥是一種以電磁閥為向?qū)чy的水力操作式閥門。常用于給排水及工業系統中的自動控制，控制反應準確快速，根據電信號遙控開啟和關閉管道路系統，實現遠程操作。并可取代閘閥和蝶閥用于大型電動操作系統。閥門關閉速度可調，平穩關閉而不產生壓力波動。該閥門體積小、重量輕、維修簡單、使用方便、安全可靠。電磁閥可選用交流電220V，或直流電24V，可根據各種場合選用常開或常閉型均可。
600X
電動控制閥前要安裝過濾器，并應便于排污的要求。
600X電動控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇主閥內零部件損壞時，請按下列指示進行拆卸。
但在工程中應用水力控制閥時，還存在_誤區，如閥的適用條件，閥的設計選用要求，安裝要點等，為此，本文擬以 CECS 標準《水力
控制閥應用設計規程》（送審稿）為基礎，結合本人的體會來闡述上述諸方面的問題。
A、閥門的強度試驗壓力為公稱壓力的1.5倍；
B、閥門的嚴密性試驗壓力為公稱壓力的1.5倍；
C、試驗壓力在試驗持續時間內應保持不變，且殼體填料及閥瓣密封面無滲漏；
D、閥門試驗持續時間按上表。
工作原理
當閥門從進口端給水時，水流流過針閥進入主閥控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥控制室內壓力很低，主閥處于全開狀態。
當電磁導閥關閉時，主閥控制室的水不能流出，控制室升壓，推動膜片關閉主閥。
| 公稱通徑DN〔㎜〕 | 尺寸〔㎜〕 |
| L | F1 | H1 | H |
| 20 | 150 | 136 | 269 | 342 |
| 25 | 160 | 136 | 269 | 342 |
| 32 | 180 | 136 | 269 | 342 |
| 40 | 200 | 155 | 300 | 395 |
| 50 | 203 | 155 | 300 | 395 |
| 65 | 216 | 165 | 288 | 385 |
| 80 | 241 | 175 | 310 | 420 |
| 100 | 292 | 195 | 340 | 500 |
| 125 | 330 | 220 | 380 | 540 |
| 150 | 356 | 230 | 410 | 575 |
| 200 | 495 | 255 | 440 | 665 |
| 250 | 622 | 300 | 460 | 720 |
| 300 | 698 | 340 | 480 | 750 |
| 350 | 787 | 415 | 516 | 830 |
| 400 | 914 | 450 | 560 | 900 |
| 450 | 978 | 450 | 560 | 900 |
| 500 | 978 | 410 | 750 | 1110 |
| 600 | 1230 | 456 | 850 | 1286 |
